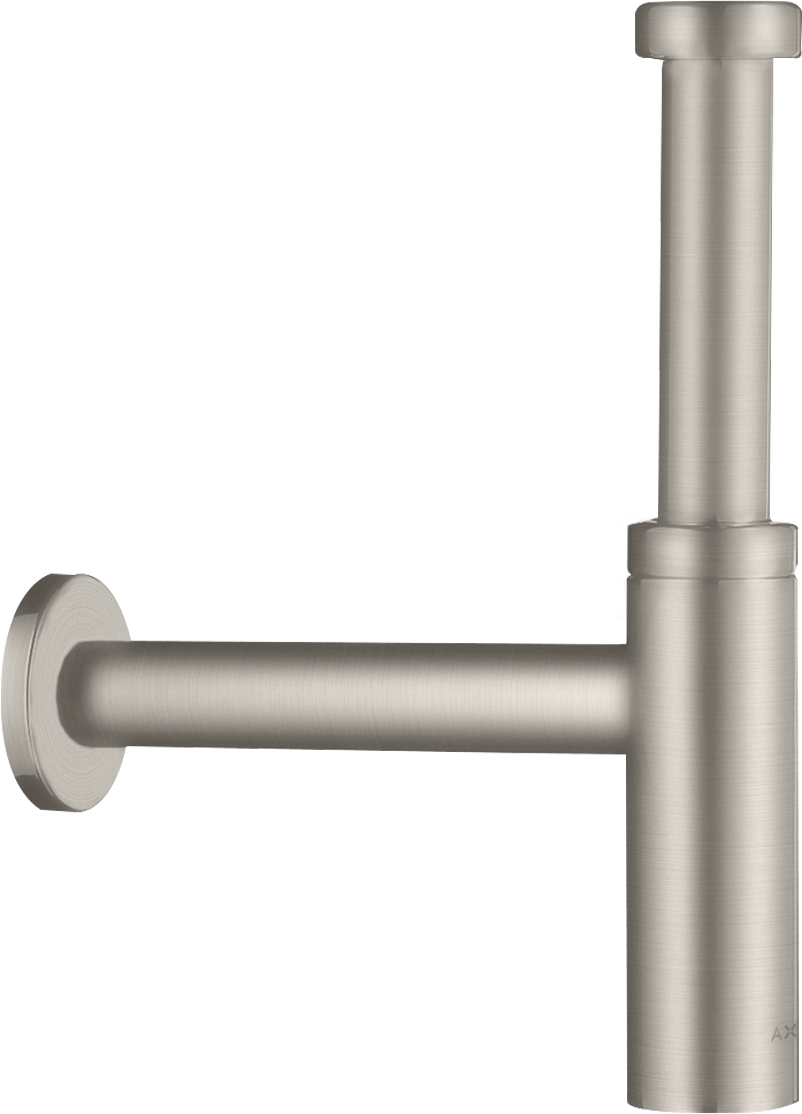

Designsiphon Flowstar S

product.image.alt
 Im Raum betrachten
 360° Ansicht
Oberfläche Edelstahl Optic

Art.-Nr. 51305800

Artikelmerkmale

  • Verstellweg 60 - 165 mm
  • Wandabstand 330 mm
  • Geruchverschluss Stauwasserhöhe beträgt 75 mm
  • Anschlussmaße Eingang: G 1¼

Downloads

Planungsdaten

Alle Planungsdaten runterladen

BIM Daten

Alle BIM Daten runterladen

Technische Zeichnungen

Alle Technische Zeichnungen runterladen

Broschüren

Anleitungen

Alle Anleitungen runterladen
Alle Dateien herunterladen

Information zur Installation

Maßzeichnung

Alle Dateien herunterladen

Hinweis

Bitte beachten Sie die Sicherheits- und Installationshinweise zur Ihrem Produkt. Sie können diese der Montageanleitung entnehmen.

Ersatzteile für Baujahr 02/18

Zum Ersatzteilkatalog
Zum Ersatzteilkatalog
product.spareparts.image.alt
Pos. Nr. BeschreibungArtikel-Nr.Beschreibung & Artikel-Nr.
a Rohr 1¼" 300 mm mit Bord53428800
1 Dichtung 1¼"53971000
2 Schiebrohr 1¼" 150 mm96420800
3 Überwurfmutter97702800
4 Keildichtung 1¼"97701000
5 Dichtbuchse96487000
6 Wandrohr 1¼" 500 mm53493800
7 Rosette96490800
8 Hülse96554800
9 Stopfen97258000
10 O-Ring 38x2,598198000
