hansgrohe

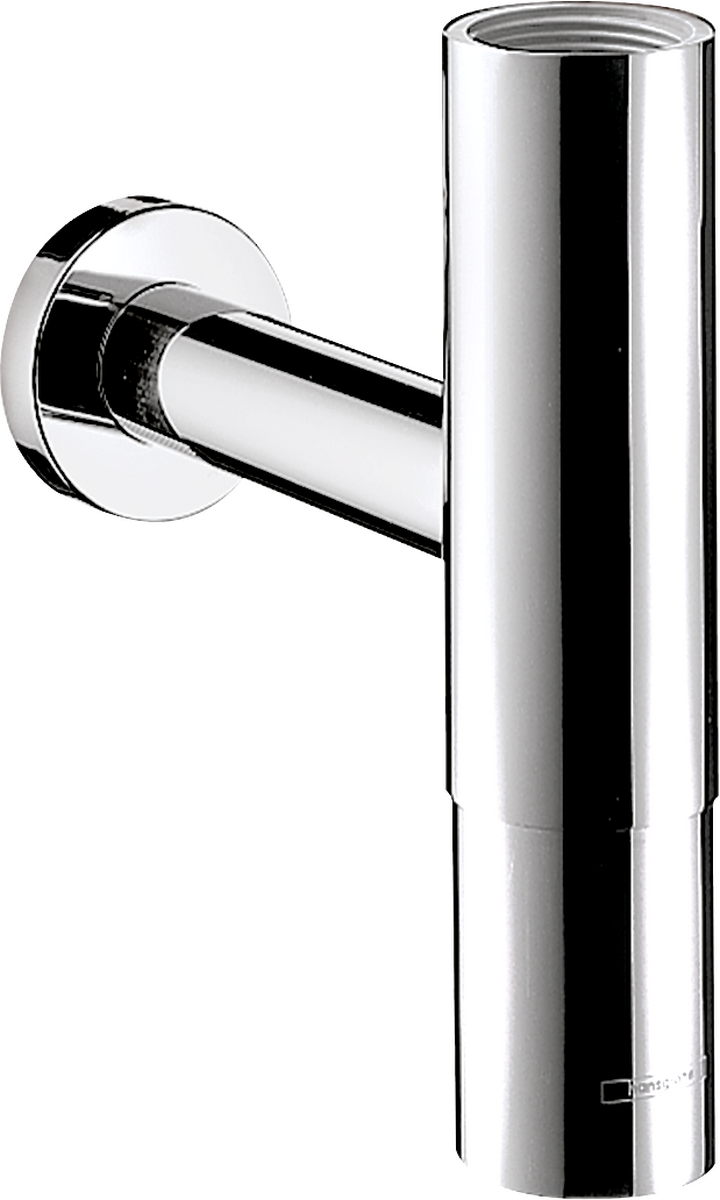

Designsiphon Flowstar

product.image.alt
 Im Raum betrachten
 360° Ansicht
Oberfläche Chrom

Art.-Nr. 52100000

Artikelmerkmale

  • Verstellweg 65 - 165 mm
  • Wandabstand 330 mm
  • Geruchverschluss Stauwasserhöhe beträgt 70 mm
  • Anschlussmaße Eingang: G 1¼

Downloads

Planungsdaten

Alle Planungsdaten runterladen

BIM Daten

Alle BIM Daten runterladen

Technische Zeichnungen

Alle Technische Zeichnungen runterladen

Broschüren

Anleitungen

Alle Anleitungen runterladen
Alle Dateien herunterladen

Information zur Installation

Maßzeichnung

Alle Dateien herunterladen

Hinweis

Bitte beachten Sie die Sicherheits- und Installationshinweise zur Ihrem Produkt. Sie können diese der Montageanleitung entnehmen.

Ersatzteile für Baujahr 04/06

Zum Ersatzteilkatalog
Zum Ersatzteilkatalog
product.spareparts.image.alt
Pos. Nr. BeschreibungArtikel-Nr.Beschreibung & Artikel-Nr.
a Wandrohr 1¼" 500 mm, Etage 25 mm53500000
b Rohr 1¼" 300 mm mit Bord53428000
1 Ventilblende13957000
2 Rohrverkleidung96553000
3 Dichtung 1¼"53971000
4 Schiebrohr 1¼" 150 mm96420000
5 Überwurfmutter97590000
6 Rändelmutter 1¼"53951000
7 Keildichtung 1¼"53985000
8 Dichtbuchse96487000
9 Wandrohr 1¼" 500 mm53493000
10 Rosette96490000
11 Hülse96554000
12 Stopfen97258000
13 O-Ring 38x2,598198000

5 Jahre Garantie

5

Jahre Garantie

 Unseren Kunden jederzeit höchste Qualität zu bieten, ist ein elementarer Bestandteil der hansgrohe Unternehmensphilosophie.
Wir bemühen uns stets darum, aktuelle und vollständige Informationen auf unserer Website bereitzustellen.
Für die Aktualität, Richtigkeit, Vollständigkeit oder Eignung der Informationen für bestimmte Verwendungszwecke übernehmen wir jedoch keine Gewähr.
