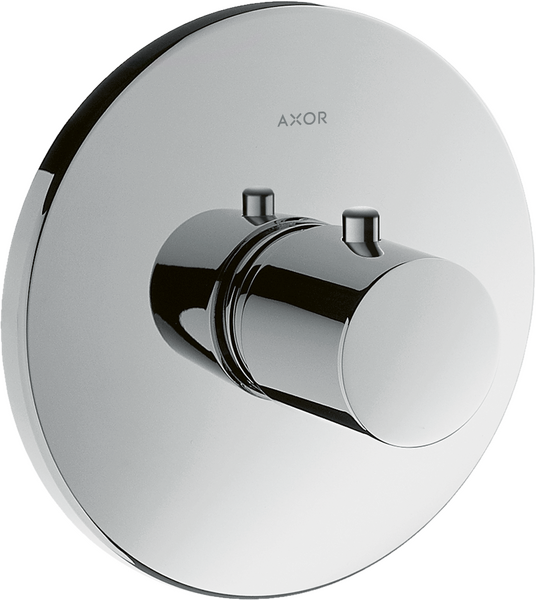

AXOR Uno
Thermostat Unterputz

product.image.alt
 Im Raum betrachten
 360° Ansicht
Oberfläche Chrom

Art.-Nr. 38375000

Artikelmerkmale

  • Thermostatkartusche
  • maximale Durchflussmenge bei 3 bar: 43 l/min
  • min. Betriebsdruck: 1 bar
  • max. Betriebsdruck: 10 bar
  • Sicherheitssperre bei 40 °C
  • Temperaturbegrenzung einstellbar
  • Rückflussverhinderer
  • Schalldämpfer
  • Geräuschgruppe: II
  • Anschlussart: Grundkörper

Downloads

Planungsdaten

Alle Planungsdaten runterladen

Technische Zeichnungen

Alle Technische Zeichnungen runterladen

Broschüren

Alle Broschüren runterladen

Anleitungen

Alle Anleitungen runterladen
Alle Dateien herunterladen

Information zur Installation

Maßzeichnung

Durchflussdiagramm

Alle Dateien herunterladen

Hinweis

Bitte beachten Sie die Sicherheits- und Installationshinweise zur Ihrem Produkt. Sie können diese der Montageanleitung entnehmen.
Hinweis
Bitte beachten Sie, dass zur Installation des Produktes weitere Produkte erforderlich sind.

Erforderliches Zubehör

Grundkörper
AXOR iBox universal

Grundkörper

Optionales Zubehör

Montageschienen Set für iBox universal

Montageschienen Set für iBox universal
Verlängerung 25 mm für Grundkörper iBox universal

Verlängerung 25 mm für Grundkörper iBox universal

Ersatzteile für Baujahr 09/12

Zum Ersatzteilkatalog
Zum Ersatzteilkatalog
product.spareparts.image.alt
Pos. Nr. BeschreibungArtikel-Nr.Beschreibung & Artikel-Nr.
c Druckknopf rot97212000
a Grundset01800180
b Adapter für vertauschte Anschlüsse93181000
d Rückflußverhinderer mit Sieb92499000
1 Thermostatgriff38391000
2 Druckknopf92848000
3 Griffadapter96435000
4 Rosette Ø 170 mm95803000
5 O-Ring 48x395508000
6 Hülse96439000
7 Trägerrosette96447000
8 Trägerschraubenset96454000
9 Temperatur Regeleinheit94282000
10 Dichtungsset95037000
11 Schraubenset96525000
12 O-Ring 39x298158000
13 O-Ring 16x298133000
14 Schalldämpfer94073000
15 Rückflußverhinderer-Set DW 1594074000
16 Verlängerung 25 mm13595000
17 Trägerschraubenset97747000
18 Verlängerung 22 mm (Ø 170 mm)13596000
19 Rosette Höhe = 33 mm (bei geringer Einbautiefe)14960000
20 Rückflussverhinderer (druckbeständig bis 2 MPa)92594000

5 Jahre Garantie

5

Jahre Garantie

 Unseren Kunden jederzeit höchste Qualität zu bieten, ist ein elementarer Bestandteil der hansgrohe Unternehmensphilosophie.
Wir bemühen uns stets darum, aktuelle und vollständige Informationen auf unserer Website bereitzustellen.
Für die Aktualität, Richtigkeit, Vollständigkeit oder Eignung der Informationen für bestimmte Verwendungszwecke übernehmen wir jedoch keine Gewähr.

Ähnliche Produkte

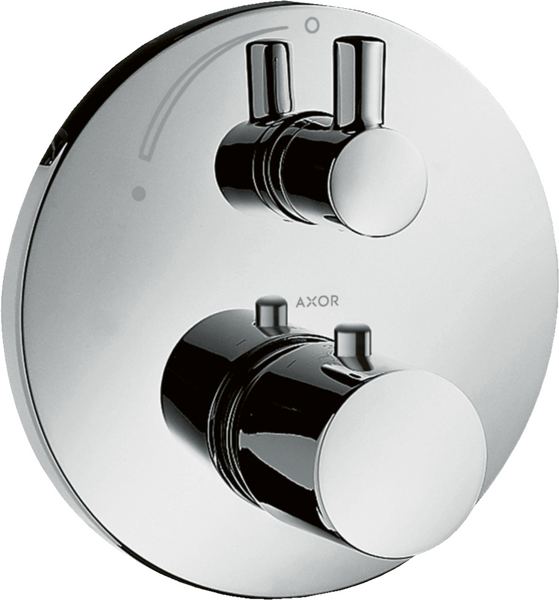

Thermostat Unterputz mit Absperrventil
AXOR Uno

Thermostat Unterputz mit Absperrventil

Art.-Nr. 38700000
 Im Raum betrachten
 360° Ansicht
Thermostat HighFlow Unterputz
AXOR Uno

Thermostat HighFlow Unterputz

Art.-Nr. 38715000
 Im Raum betrachten
 360° Ansicht

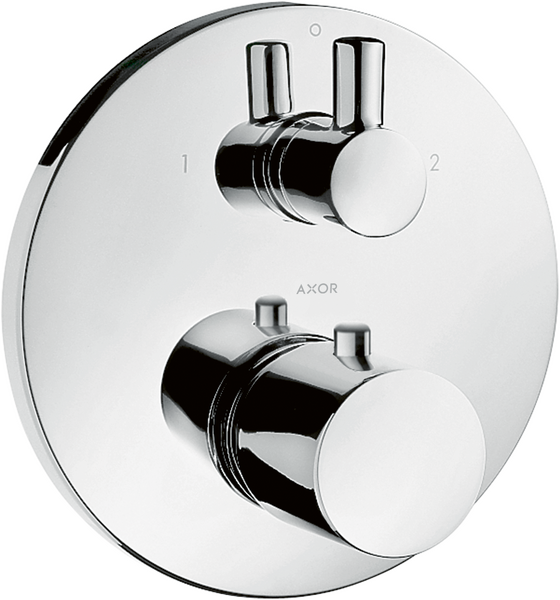

Thermostat Unterputz mit Ab- und Umstellventil
