AXOR ShowerSolutions

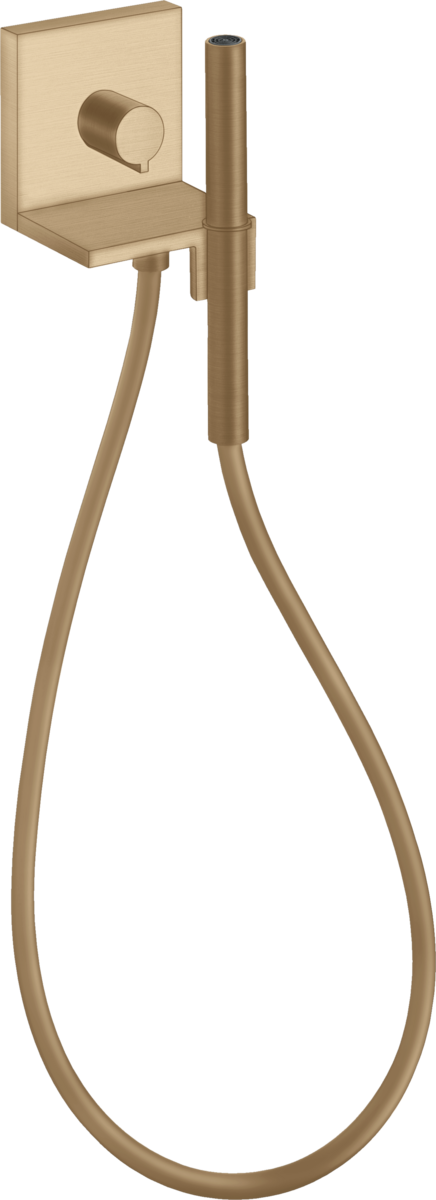

Handbrausemodul 120/120 Unterputz eckig

product.image.alt
 Im Raum betrachten
 360° Ansicht
Oberfläche Brushed Bronze

Art.-Nr. 10651140

Artikelmerkmale

  • besteht aus: Absperrventil, Handbrausemodul, Stabhandbrause, Brauseschlauch
  • Schlauchmutter: für Brauseschläuche mit einer zylindrischen Mutter
  • Anschlussart: DN15
  • mit Rückflussverhinderer
  • maximale Durchflussmenge bei 3 bar: 14,5 l/min
  • Material: Metall
  • Durchfluss für Handbrause bei 3 bar: 14,5 l/min

Downloads

Planungsdaten

Alle Planungsdaten runterladen

Technische Zeichnungen

Alle Technische Zeichnungen runterladen

Anleitungen

Alle Anleitungen runterladen
Alle Dateien herunterladen

Information zur Installation

Maßzeichnung

Alle Maßzeichnung runterladen

Installationsbeispiel

Alle Installationsbeispiel runterladen

Durchflussdiagramm

Alle Dateien herunterladen

Hinweis

Bitte beachten Sie die Sicherheits- und Installationshinweise zur Ihrem Produkt. Sie können diese der Montageanleitung entnehmen.
Hinweis
Bitte beachten Sie, dass zur Installation des Produktes weitere Produkte erforderlich sind.

Erforderliches Zubehör

Grundkörper für Handbrausemodul 120/120 Unterputz
AXOR ShowerSolutions

Grundkörper für Handbrausemodul 120/120 Unterputz

Ersatzteile für Baujahr 10/16

Zum Ersatzteilkatalog
Zum Ersatzteilkatalog
product.spareparts.image.alt
Pos. Nr. BeschreibungArtikel-Nr.Beschreibung & Artikel-Nr.
c Griffadapter95153000
b Wassersparset92019000
d Zylinderschraube M6x1092847000
a Grundkörper10650180
1 Handbrause95390140
2 Strahlformer95411140
3 O-Ring 14x2,598189000
4 Umsteller kpl.95511000
5 Siebdichtung94246000
6 Brauseschlauch 1,25 m28282140
7 Griff92338140
8 Schnappeinsatz mit Schraube94184000
9 Griffadapter95153140
10 O-Ring 26x298147000
11 Anschlußnippel95392000
12 Rückflußverhinderer96737000
13 Dichtung98058000
14 Anschlußnippel98449000
15 Anschlußnippel98448000
16 Stopfen92859000
17 O-Ring 15x1,592118000
18 Gewindehülsen Set95391000
19 Verlängerung10658000
20 Griff95423000
